Power & Transformers

High-Performance Wound Core Solutions

حلول اللفائف المغناطيسية عالية الأداء (Wound Core)

Overview

Premium wound cores for 250 KVA and 400 KVA (11/0.4 KV) distribution transformers, engineered for low energy loss and high magnetic permeability, with export-grade anti-corrosion packing.

لفائف مغناطيسية عالية الجودة للمحولات الكهربائية بقدرة 250 و400 كيلوفولت أمبير (11/0.4 كيلوفولت)، مصممة لتقليل الفاقد الكهربائي وزيادة النفاذية المغناطيسية، مع تغليف تصديري مقاوم للتآكل.

Standards & Compliance / المعايير

DIN EN 10107

Product Details

We are the premier supplier of high-efficiency wound cores, sourced from the world’s largest manufacturing facilities. Since 2007, we have maintained a strategic partnership with the Diala State Company, serving as a main supplier for their transformer production lines.

Expertise & Track Record

Applications: Specifically engineered for 250 KVA and 400 KVA (11/0.4 KV) Distribution Transformers.

Technical Specifications

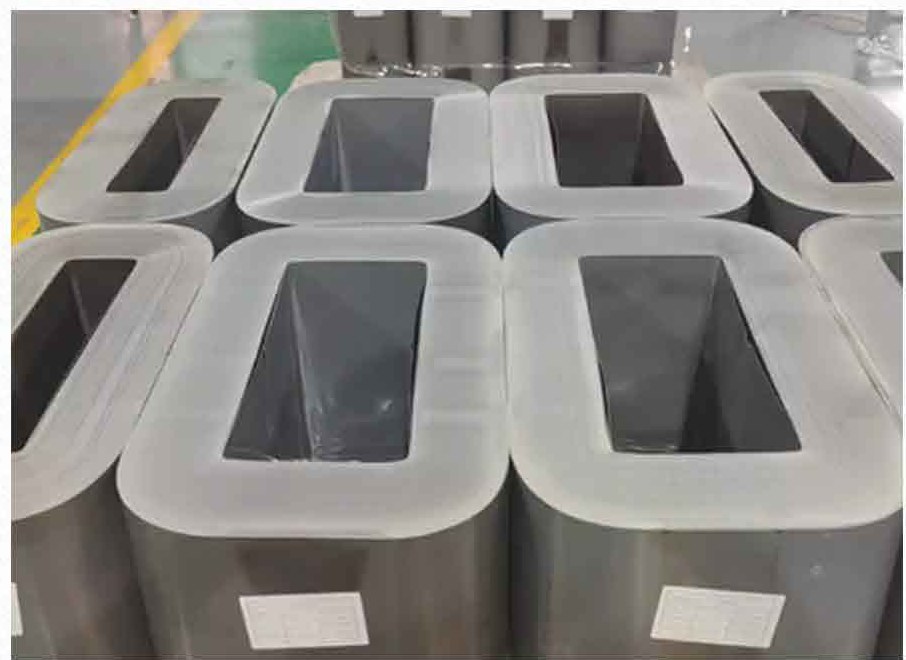

Our wound cores are designed for low energy loss and high magnetic permeability, ensuring maximum transformer efficiency.

Feature	Specification
Transformer Rating	250 KVA & 400 KVA
Voltage Ratio	11/0.4 KV
Core Components	Inner and Outer Core sets
Strip Thickness	0.3 mm
Material Density	7.65 g/cm²
No-Load Losses	1.2 W/kg Max (@50Hz)
Standard Compliance	DIN EN 10107

Export-Grade Packing & Preservation

We ensure that every core arrives in perfect condition by following strict international packaging and anti-corrosion protocols.

Precise inner dimensions maintained during packing.
Corrosion Prevention: Each individual core is wrapped in Corrosion-Preventive (VCI) Paper and sealed in Polyethylene (PE) film to protect against humidity.
Secure Loading: Cores of the same type (Inner/Outer) are arranged horizontally in heavy-duty wooden boxes. Layers are separated by wooden pallets for stability.

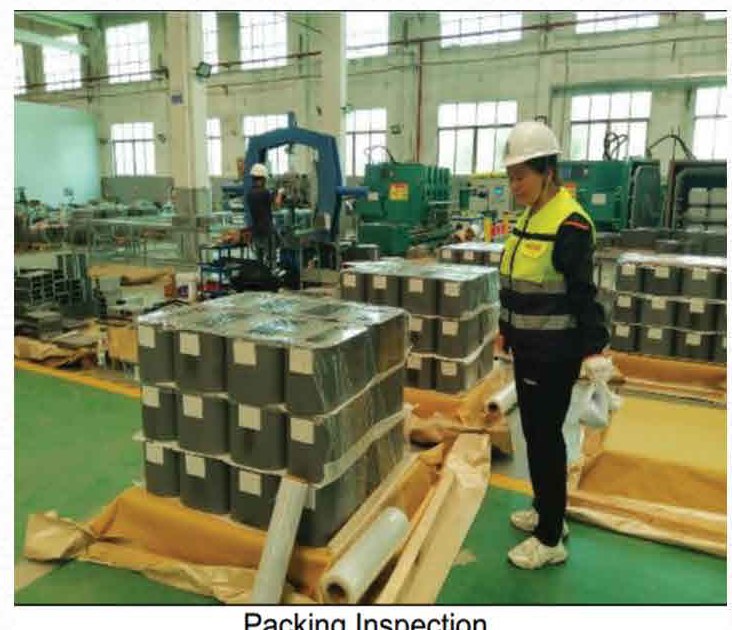

Packing Inspection

تفاصيل المنتج

نحن المورد الرائد للفائف المغناطيسية عالية الكفاءة، يتم توريدها من أكبر منشآت التصنيع في العالم. ومنذ عام 2007، حافظنا على شراكة استراتيجية مع شركة ديالى الحكومية، حيث نعمل كمورد رئيسي لخطوط إنتاج المحولات الخاصة بها.

الخبرة والسجل الحافل

التطبيقات: مصممة خصيصاً لمحولات التوزيع بقدرة 250 و400 كيلوفولت أمبير (11/0.4 كيلوفولت).

المواصفات الفنية

تم تصميم لفائفنا المغناطيسية لتقليل الفاقد الكهربائي وزيادة النفاذية المغناطيسية، مما يضمن أقصى كفاءة للمحول.

الخاصية	المواصفة
قدرة المحول	250 و400 كيلوفولت أمبير
نسبة الجهد	11/0.4 كيلوفولت
مكونات اللفة	مجموعات اللفة الداخلية والخارجية
سماكة الشريط	0.3 مم
كثافة المادة	7.65 غم/سم²
الفاقد بدون حمل	1.2 واط/كغم كحد أقصى (@50 هرتز)
مطابقة المعايير	DIN EN 10107

التغليف والحفظ بمعايير التصدير

نضمن وصول كل لفة بحالة مثالية عبر اتباع بروتوكولات صارمة للتغليف الدولي والحماية من التآكل.

الحفاظ على الأبعاد الداخلية الدقيقة أثناء التغليف.
الحماية من التآكل: يتم لف كل لفة على حدة بورق واقٍ من التآكل (VCI) وتغليفها بغشاء بولي إيثيلين (PE) للحماية من الرطوبة.
التحميل الآمن: يتم ترتيب اللفائف من نفس النوع (داخلية/خارجية) أفقياً في صناديق خشبية متينة، مع فصل الطبقات بألواح خشبية لضمان الثبات.

فحص التغليف
